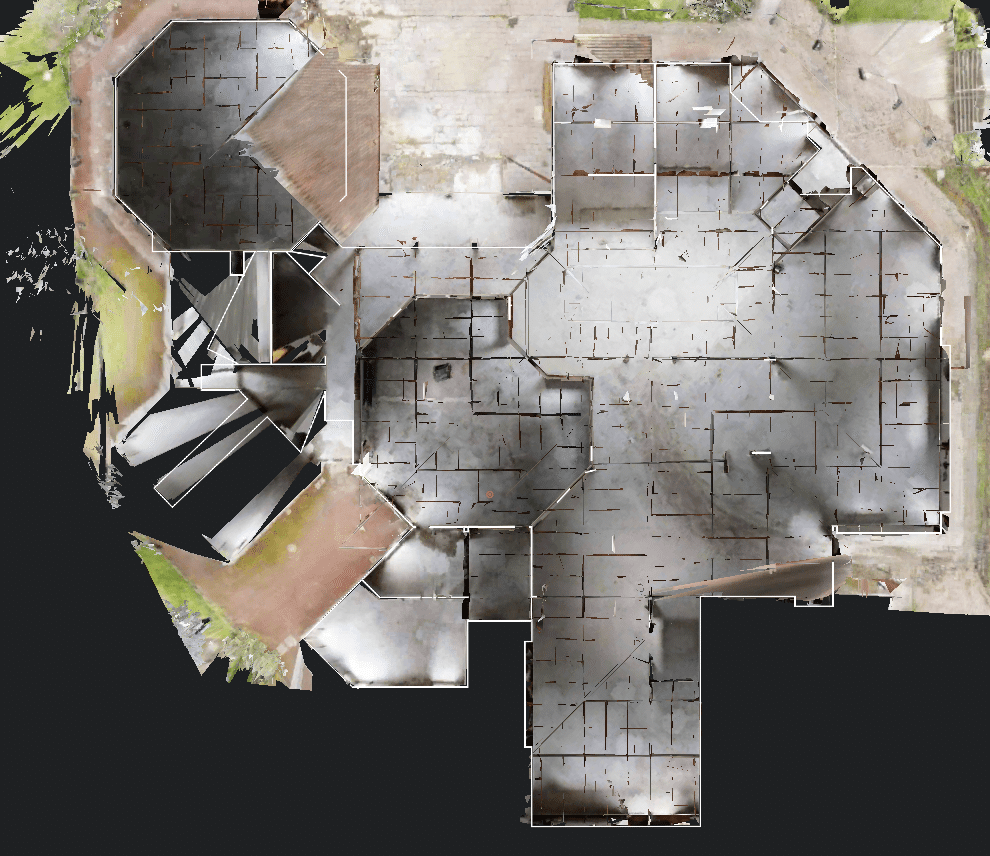

Dans le cadre d’une opération de relevé architectural, nous avons procédé à la réalisation d’un scan 3D haute précision de l’ensemble de la structure existante. Cette méthode, reposant sur la technologie LiDAR (Light Detection and Ranging), permet d’acquérir un nuage de points dense et exhaustif, garantissant une captation fidèle des géométries complexes, notamment celles des charpentes traditionnelles.
Le relevé a été effectué à l’aide d’un scanner laser terrestre, permettant une précision millimétrique, même dans les zones difficilement accessibles. L’acquisition des données a été suivie d’un traitement et d’un nettoyage du nuage de points, puis d’un assemblage des stations de scan à l’aide d’un logiciel de modélisation spécialisé (ex. : ReCap, Cyclone, ou Faro Scene).

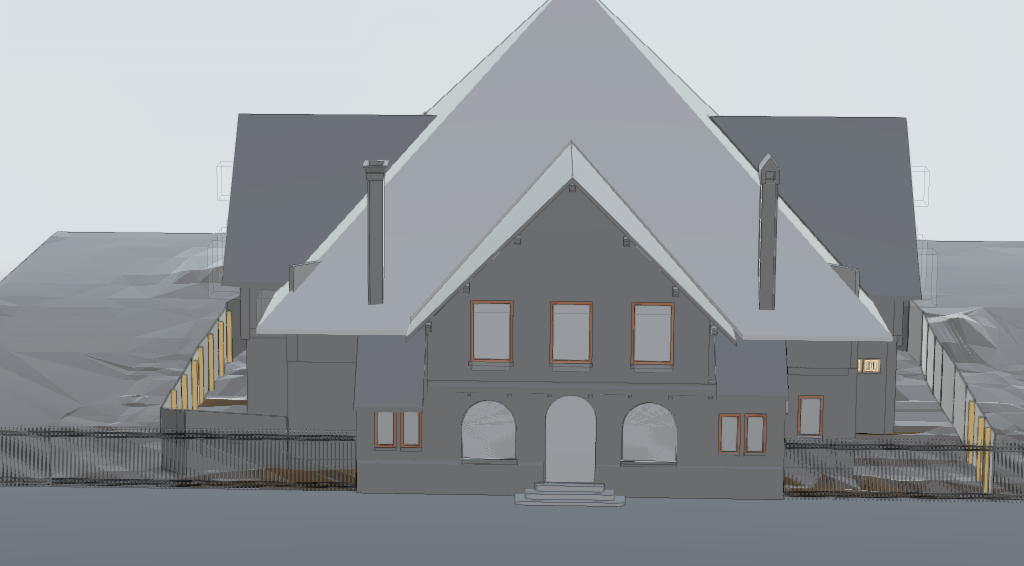

Sur la base de ce nuage de points, nous avons réalisé un modèle 3D de la charpente sous logiciel de CAO (type AutoCAD, Revit ou Cadwork), intégrant l’ensemble des éléments constitutifs :
- Arbalétriers,
- Pannes faîtières et sablières,
- Entraites,
- Jambes de force,
- Contrefiches,
- Chevrons, etc.
Chaque élément a été modélisé en respectant les assemblages traditionnels (embrèvements, tenons-mortaises, moisements), afin de restituer fidèlement les caractéristiques mécaniques et architecturales de la charpente. Le plan de charpente 2D a ensuite été extrait du modèle 3D, avec cotations précises, annotations techniques, et indications des sections des bois.
Cette méthode garantit une documentation fiable pour les phases de diagnostic, de rénovation ou de reproduction de la charpente, tout en limitant les erreurs liées à des mesures manuelles.
